Quand utiliser un matelas ?
Ces housses sont particulièrement utiles pour l'isolation des points singuliers, c'est-à-dire les endroits qui ne peuvent être protégés par des moyens plus classiques : coquilles, coudes, manchons, panneaux, boîtiers, etc.Parmi les points singuliers, on retrouve notamment :
- Les équipements filetés/taraudés :

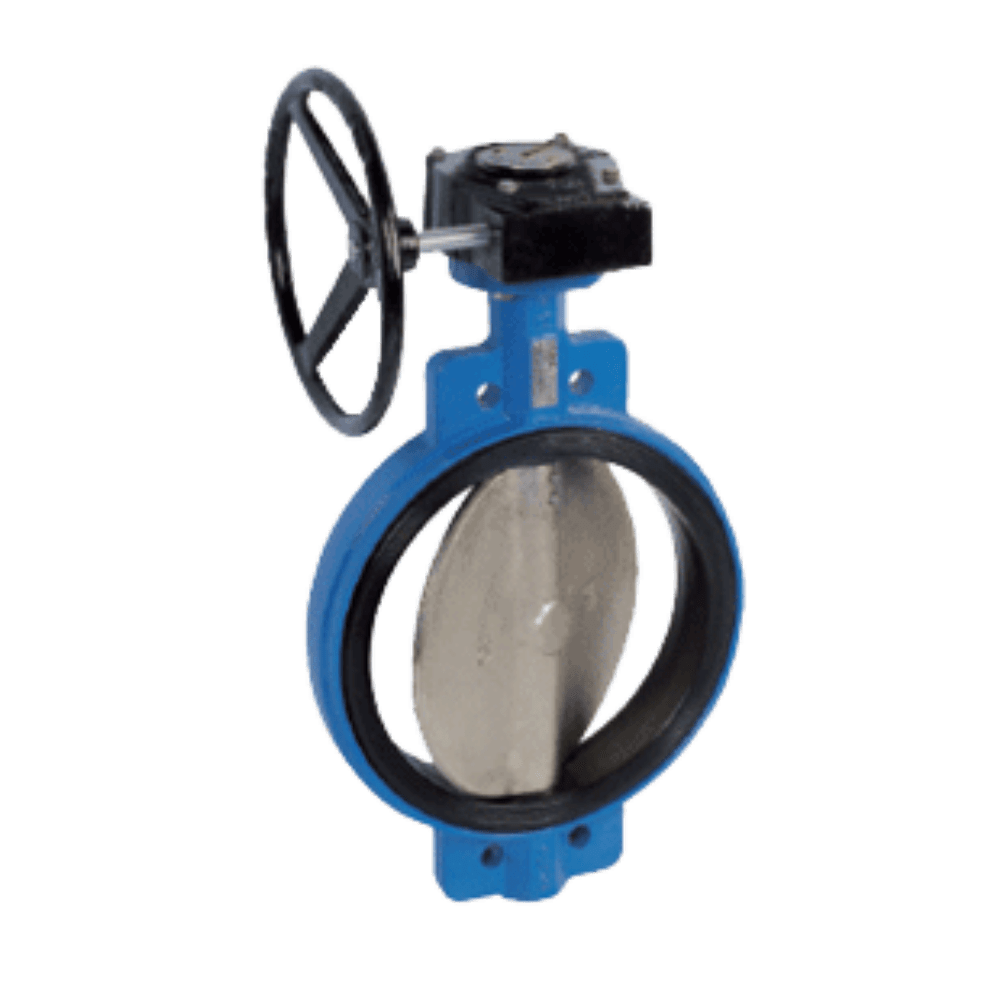

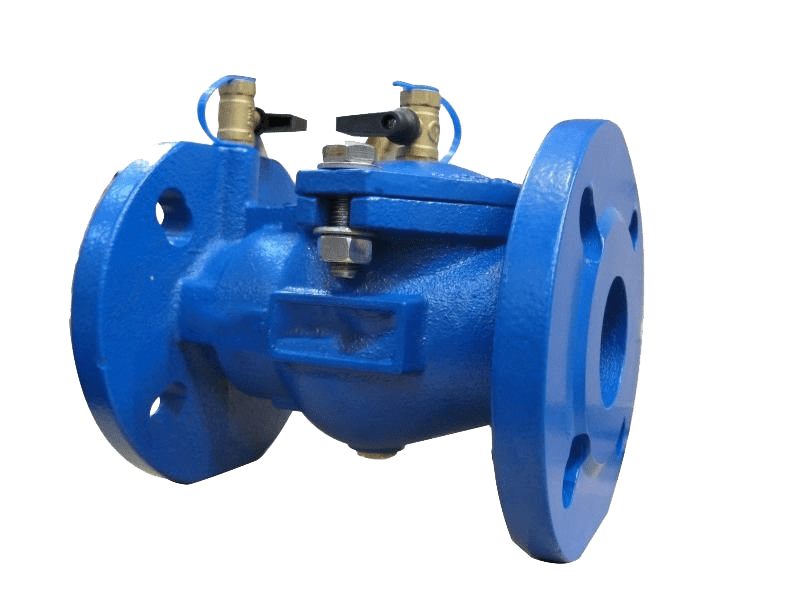

- Les équipements à brides :
- Les raccords union brides
- Les équipements vannes 3 voies
- Les échangeurs à plaques
Pourquoi utiliser un matelas isolant ?
Utiliser un matelas isolant présente plusieurs avantages. Son installation simple et rapide vous permet de gagner du temps sur vos chantiers, et sa conception technique permet d'isoler les endroits les plus étroits grâce à sa faible épaisseur.
Les bandes auto-agrippantes et les cordonnets PEHD présents sur chaque matelas vous permettent d'ajuster au mieux votre isolant, et de le repositionner autant de fois que nécessaire sans perdre de temps et sans abîmer le support.
Nos matelas sont conformes à la fiche du dispositif des certificats d'économies d'énergie (CEE) BAR-TH-161 pour les bâtiments résidentiels.
Quelle est la composition des isolants OI-MAT ?
Nos matelas isolants démontables sont constitués d'une âme isolante d'épaisseur 63mm conforme à la norme NF EN 14303, revêtue d'un tissu de verre d'épaisseur 450 microns résistant aux atmosphères corrosives.
Quel modèle de matelas isolant choisir pour mon point singulier ?
Notre gamme OI-MAT se décline en 4 versions :
- Matelas isolants pour raccords union brides
- Matelas isolants pour vannes 3 voies
- Matelas isolants pour échangeurs à plaques
Tableaux de correspondance
Les tableaux ci-dessous vous donneront la correspondance entre le diamètre de votre point à isoler, le type de matelas à utiliser et la référence de celui-ci.

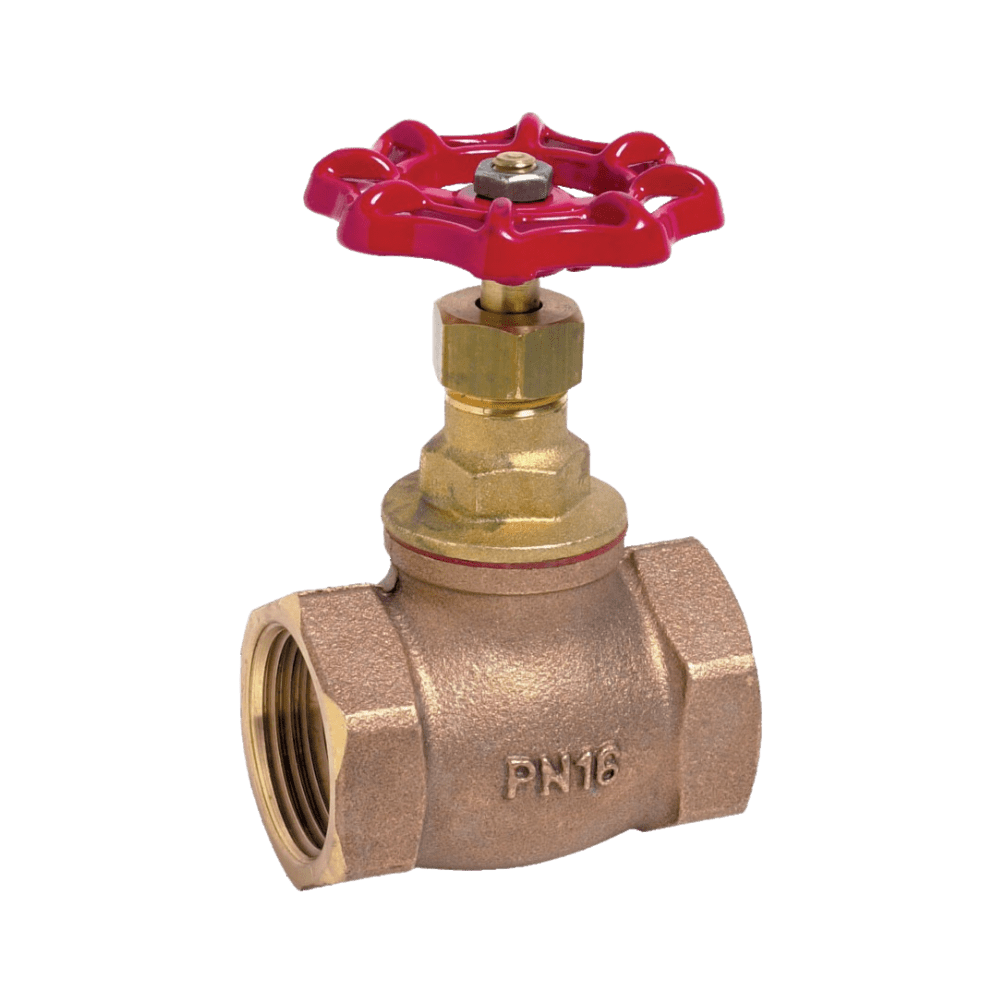

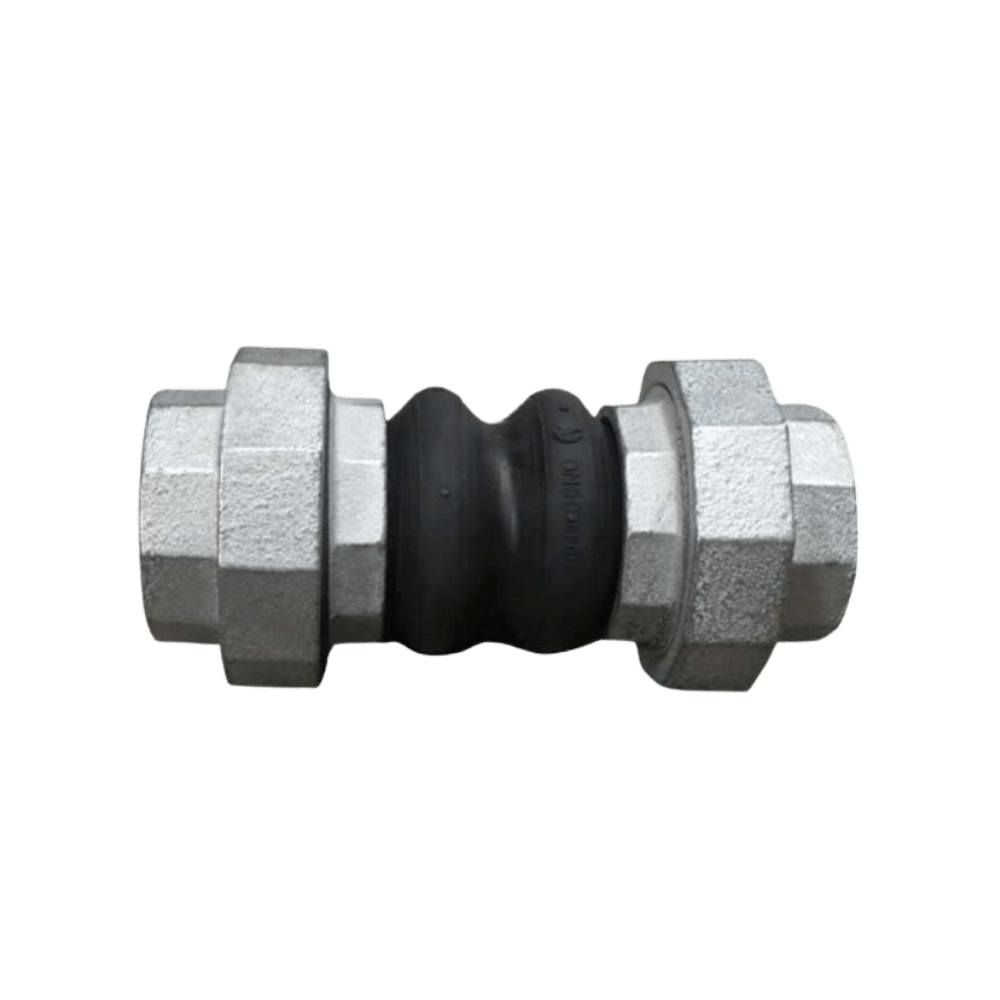

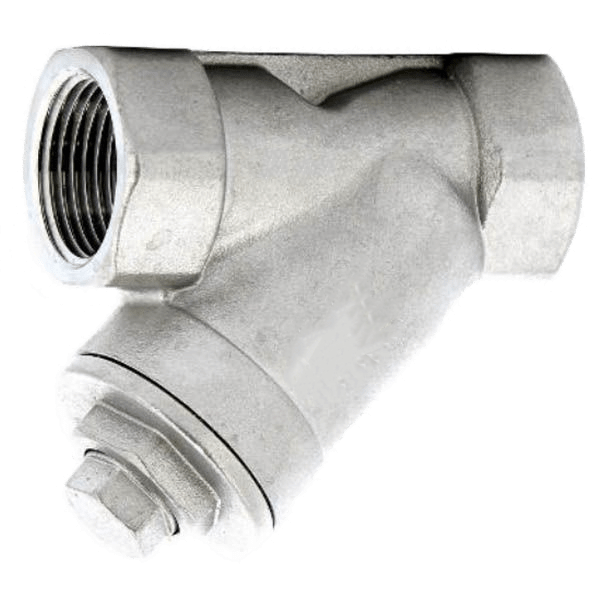

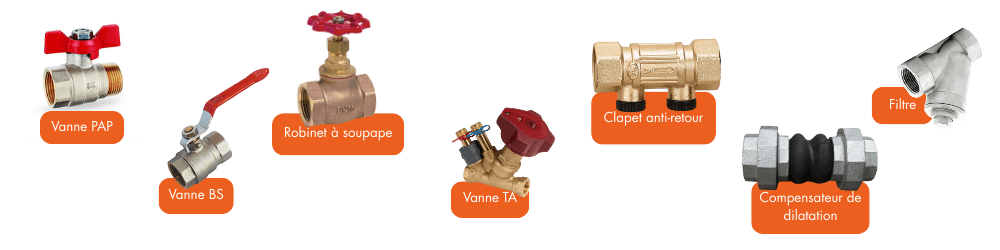

Equipements filetés / taraudés

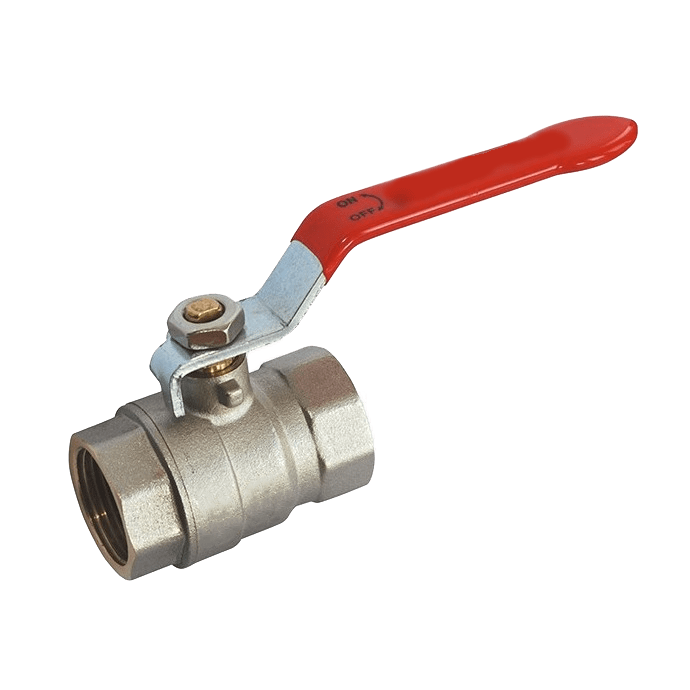

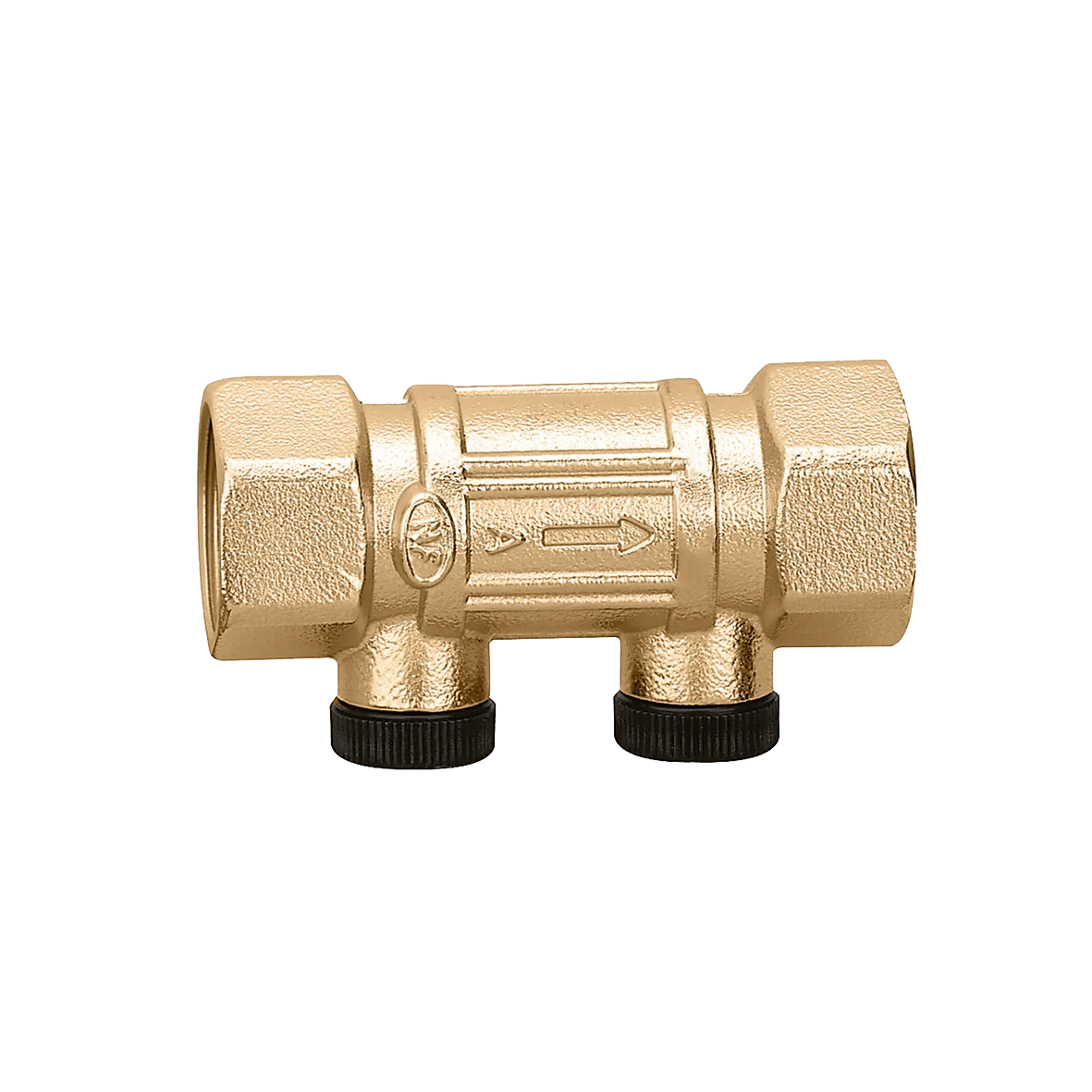

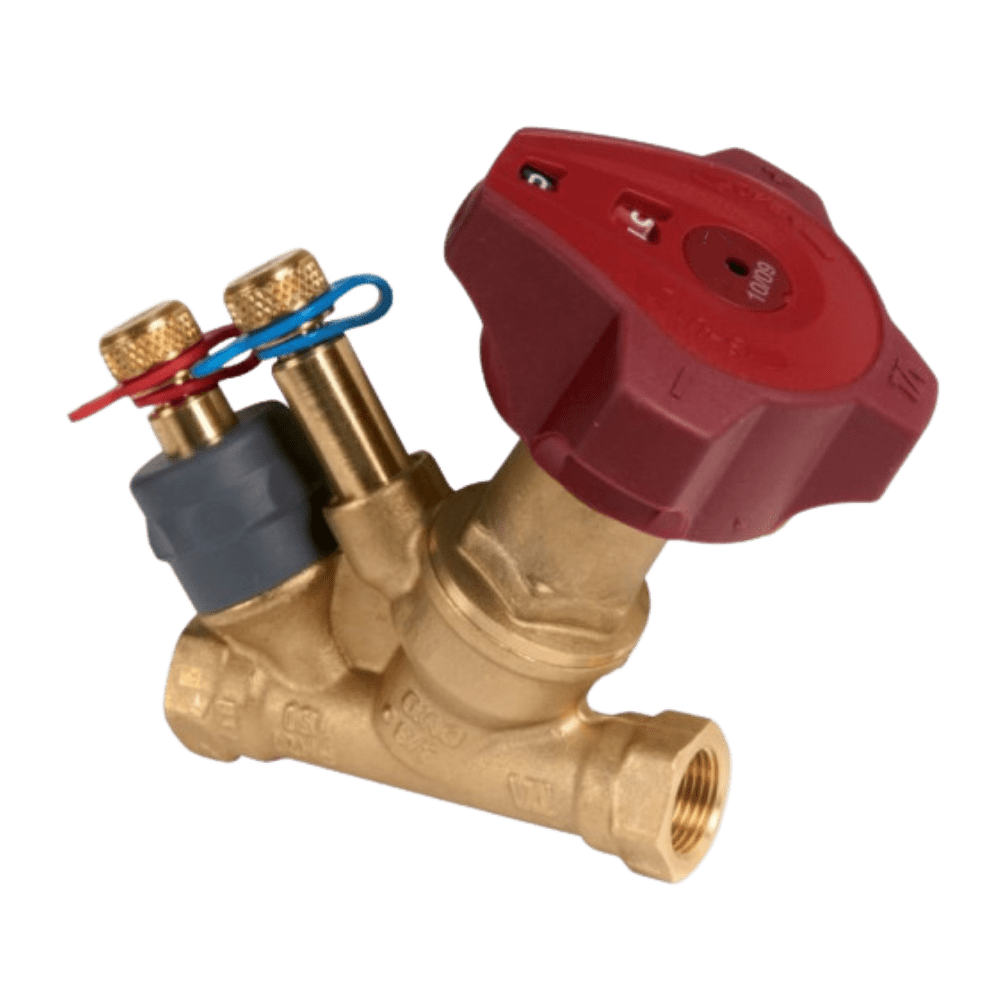

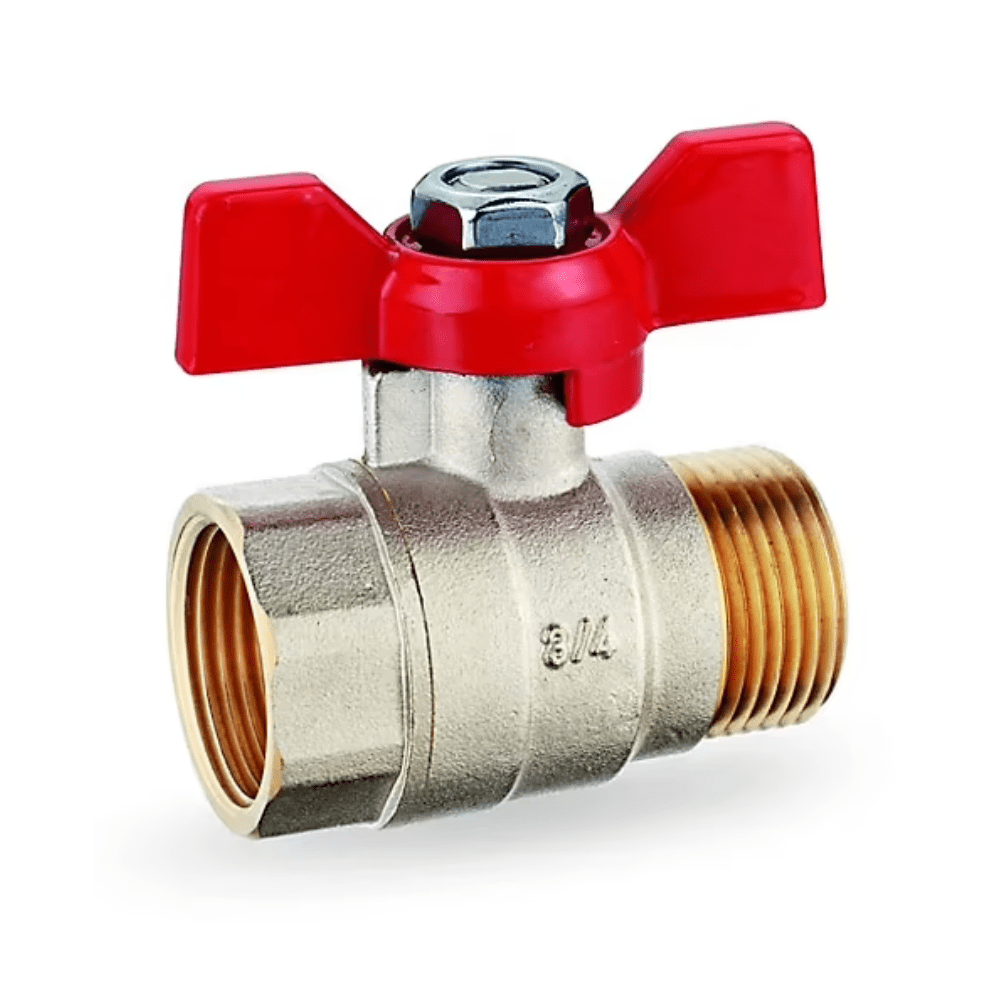

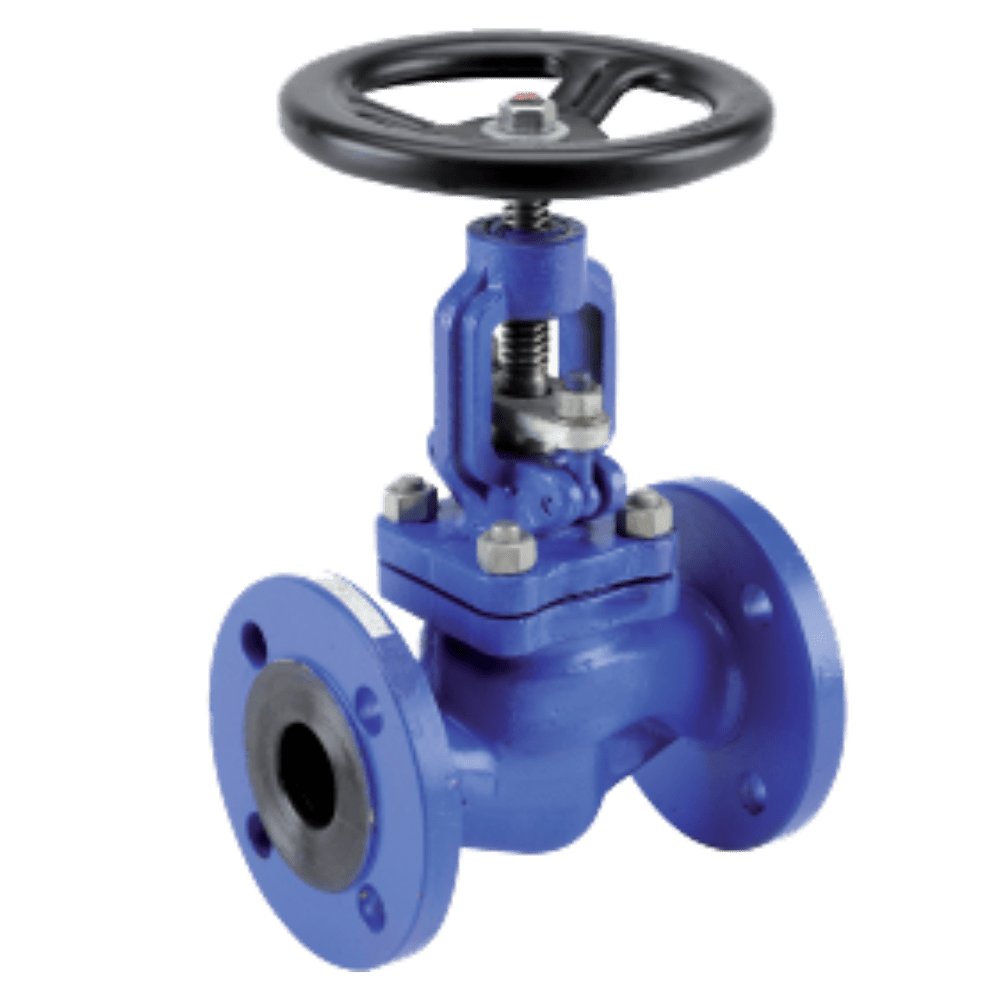

Ø | Vanne PAP  | Vanne BS  | Robinet à soupape  | Vanne TA  | Clapet anti-retour  | Compensateur de dilatation  | Filtre  |
|---|---|---|---|---|---|---|---|
DN 15 | 0 | 0 | 0 | 2 | 1 | 1 | 1 |
DN 20 | 0 | 0 | 0 | 2 | 1 | 1 | 1 |
DN 25 | 0 | 0 | 0 | 2 | 1 | 1 | 1 |
DN 32 | 0 | 0 | 0 | 2 | 1 | 1 | 2 |
DN 40 | 1 | 1 | 1 | 3 | 1 | 1 | 2 |
DN 50 | 1 | 1 | 1 | 3 | 1 | 1 | 3 |
DN 65 | 1 | 1 | 1 | 3 | |||
DN 80 | 2 | 2 | 2 | 3 | |||
DN 100 | 2 | 2 | 2 |

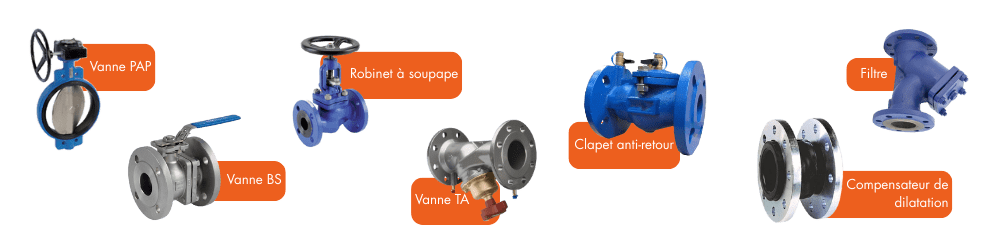

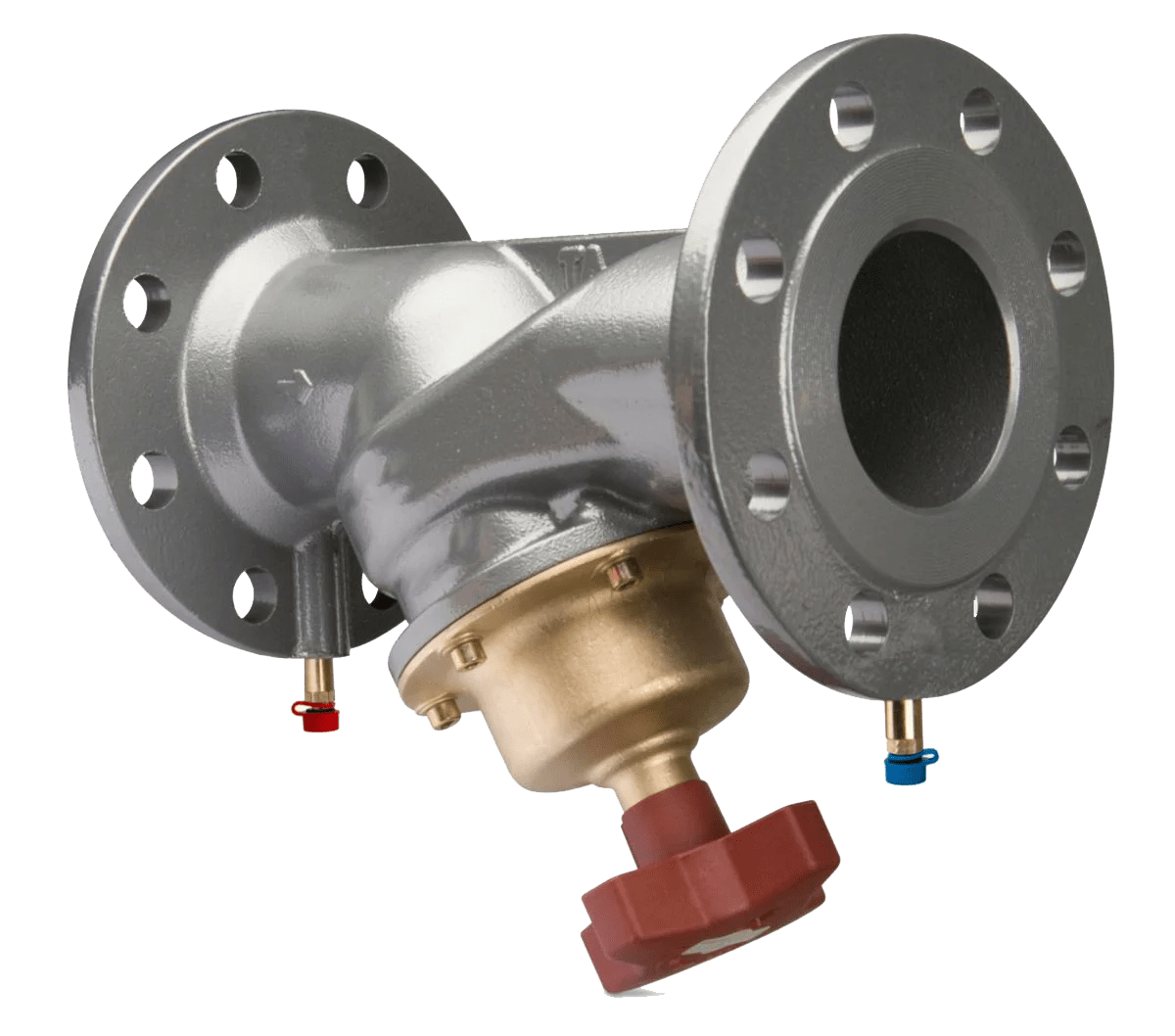

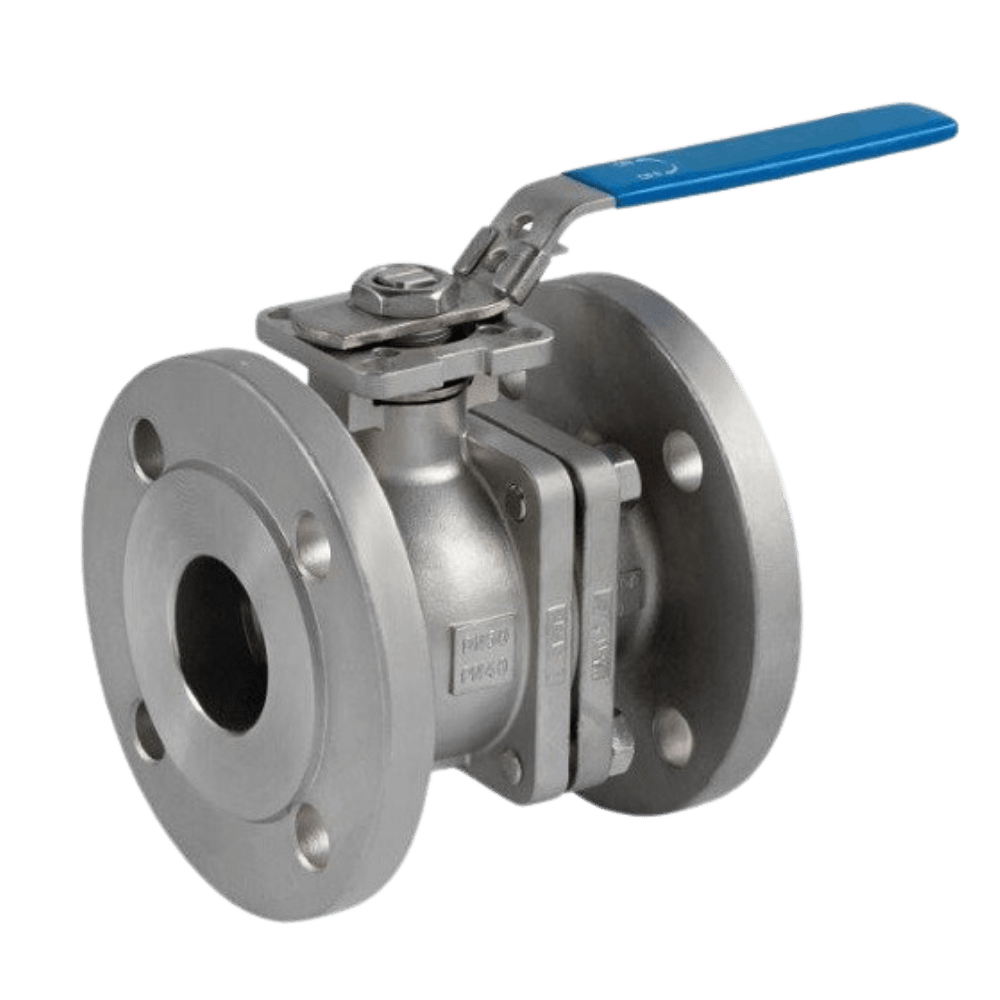

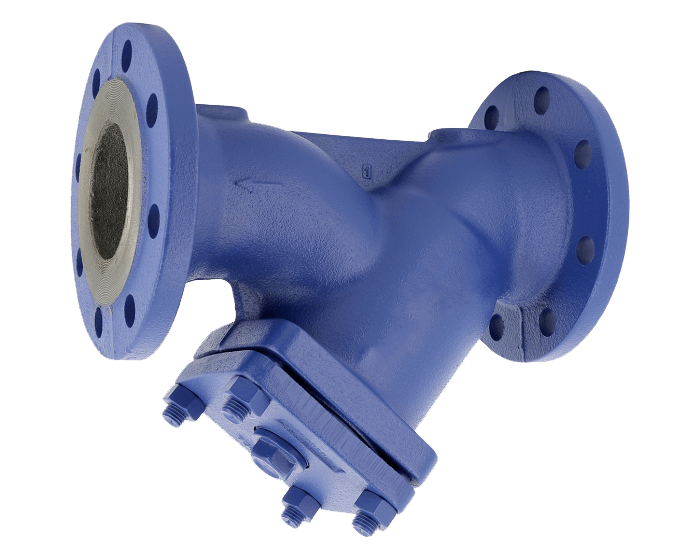

Equipements à brides

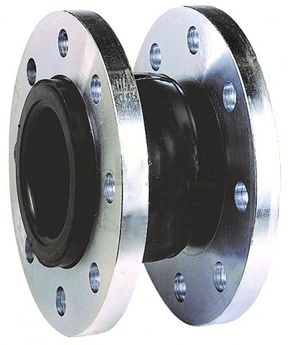

Ø | Vanne PAP  | Vanne BS  | Robinet à soupape  | Vanne TA  | Clapet anti-retour  | Compensateur de dilatation  | Filtre  |
|---|---|---|---|---|---|---|---|
DN 15 | 1 | 1 | 1 | 2 | 2 | 1 | 2 |
DN 20 | 1 | 1 | 2 | 2 | 2 | 1 | 2 |
DN 25 | 2 | 2 | 2 | 3 | 2 | 2 | 3 |
DN 32 | 2 | 2 | 3 | 3 | 2 | 2 | 3 |
DN 40 | 2 | 2 | 3 | 3 | 3 | 2 | 3 |
DN 50 | 3 | 3 | 3 | 3 | 3 | 3 | 4 |
DN 65 | 3 | 3 | 4 | 4 | 4 | 3 | 4 |
DN 80 | 4 | 4 | 5 | 4 | 4 | 4 | 5 |
DN 100 | 4 | 4 | 5 | 4 | 4 | 4 | 6 |
DN 125 | 5 | 5 | 5 | 7 | 5 | 5 | 6/7 |
DN 150 | 5 | 5 | 6 | 7 | 6 | 5 | 8 |
DN 200 | 5 | 5 | 9 | 11 | 9 | 5 | 10 |
DN 250 | 7 | 7 | 9 | 11 | 9 | 7 | |
DN 300 | 8 | 8 | 7 | ||||
DN 350 | 8 | 8 | 8 | ||||
DN 400 | 10 | 10 | 10 |

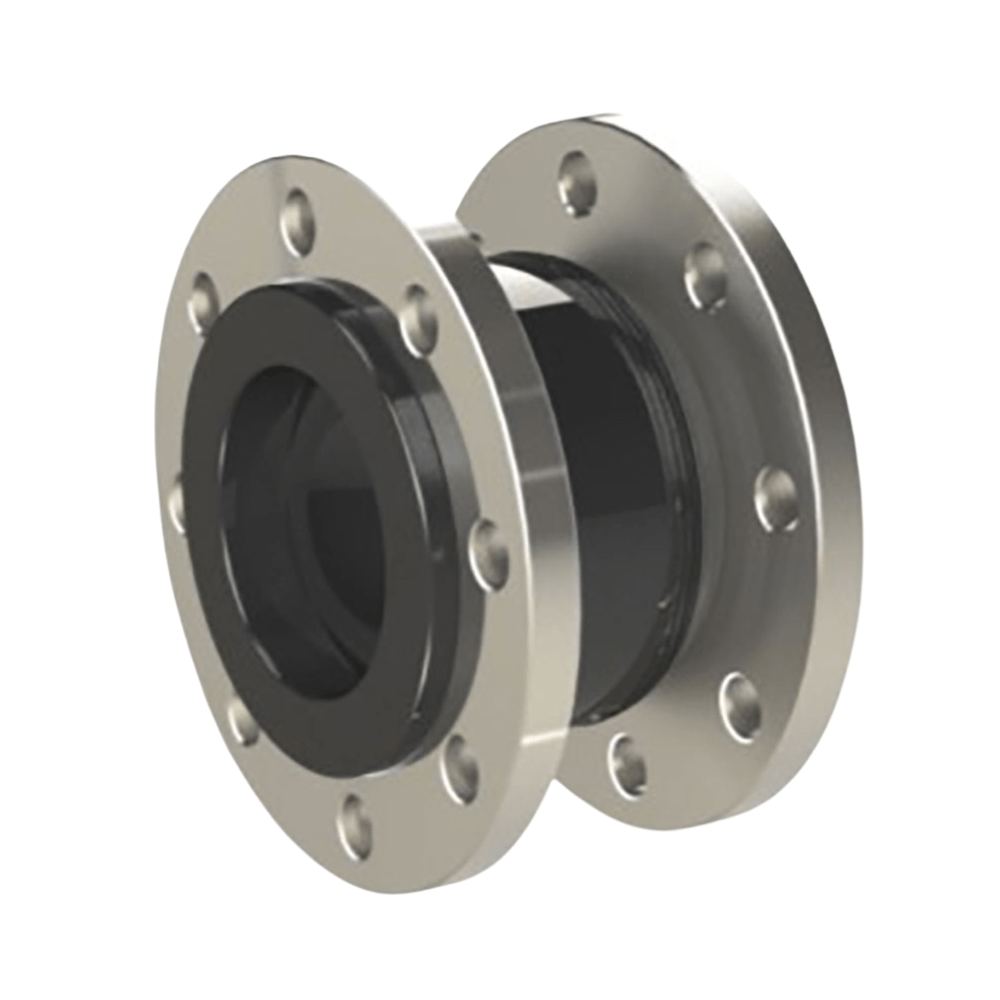

Raccords union brides

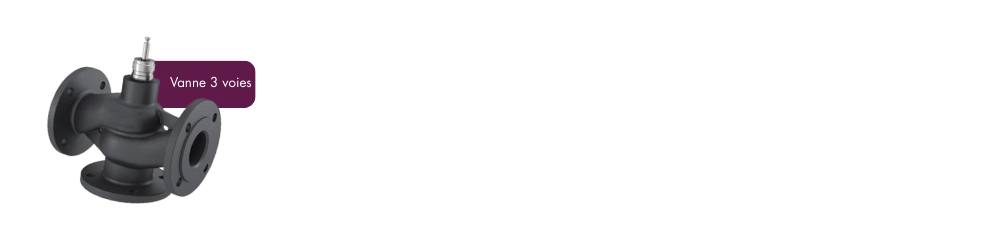

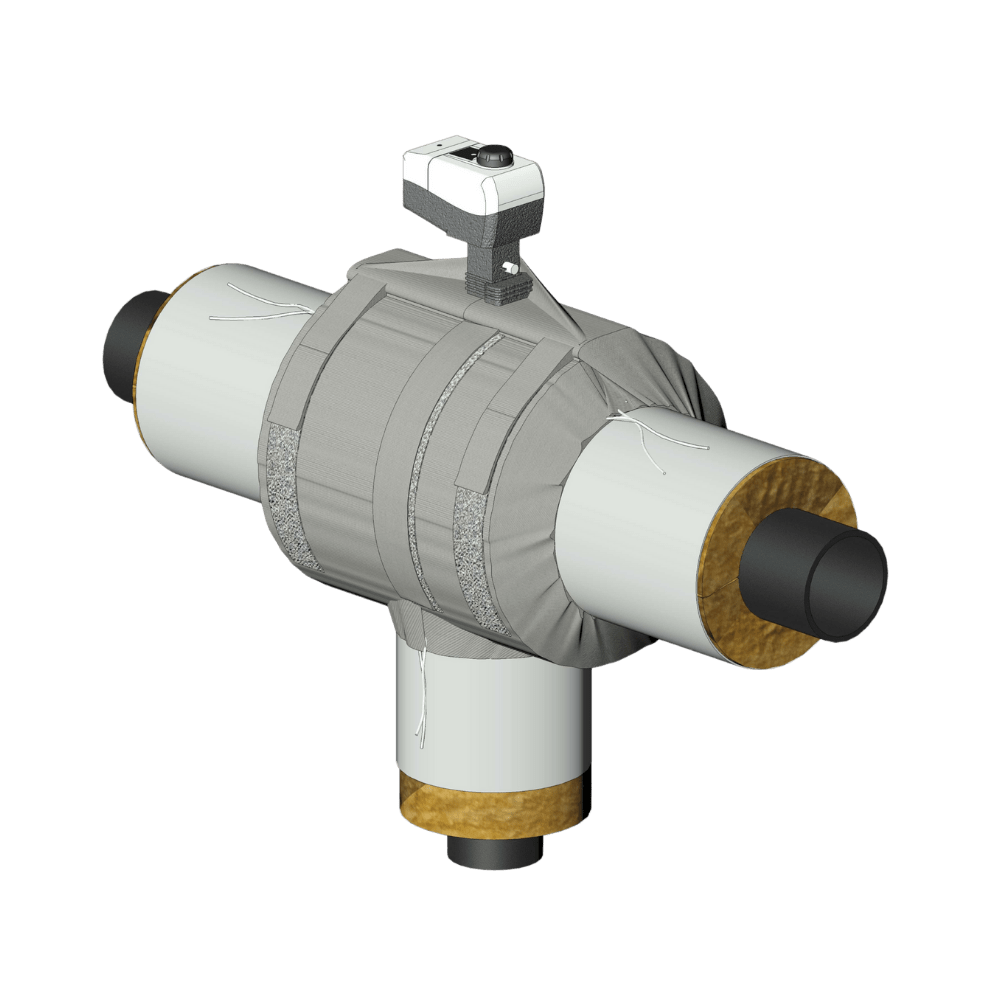

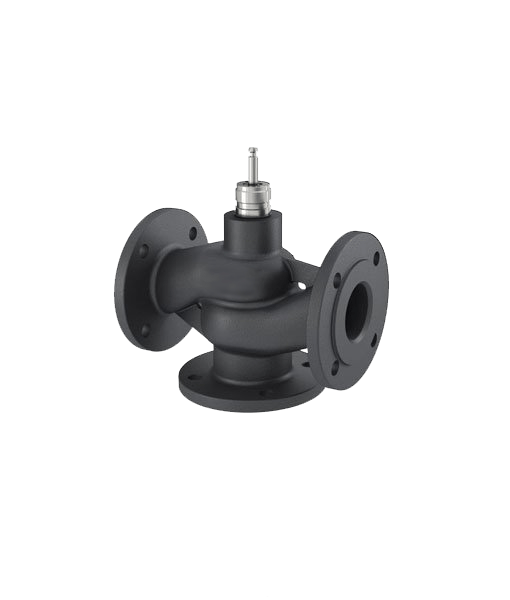

Equipements vannes 3 voies
Ø | PN10 | PN16 | PN25 | PN40 |
|---|---|---|---|---|
DN 15 | 2B | 2B | 2B | 2B |
DN 20 | 2B | 2B | 2B | 2B |
DN 25 | 2B | 2B | 2B | 2B |
DN 32 | 2B | 2B | 2B | 2B |
DN 40 | 2B | 2B | 2B | 2B |
DN 50 | 3B | 2B | 2B | 2B |
DN 65 | 3B | 3B | 3B | 3B |
DN 80 | 4B | 4B | 4B | 4B |
DN 100 | 4B | 4B | 4B | 4B |
DN 125 | 5B | 5B | 5B | 5B |
DN 150 | 5B | 5B | 5B | 6B |
DN 200 | 5B/6B | 6B | 5B | 7B |
DN 250 | 6B/7B | 7B | 7B | 8B |
DN 300 | 7B/8B | 7B | 7B | 10 |
DN 350 | 8B | 8B | 8B | - |
DN 400 | 10 | 11 | 10 | - |
Ø |  |
|---|---|
DN 15 | V2V |
DN 20 | V2V |
DN 25 | V3V |
DN 32 | V3V |
DN 40 | V3V |
DN 50 | V4V |
DN 65 | V4V |
DN 80 | V5V |
DN 100 | V5V |
DN 125 | V6V |
DN 150 | V7V |
DN 200 | V8V |
DN 250 | V8V |

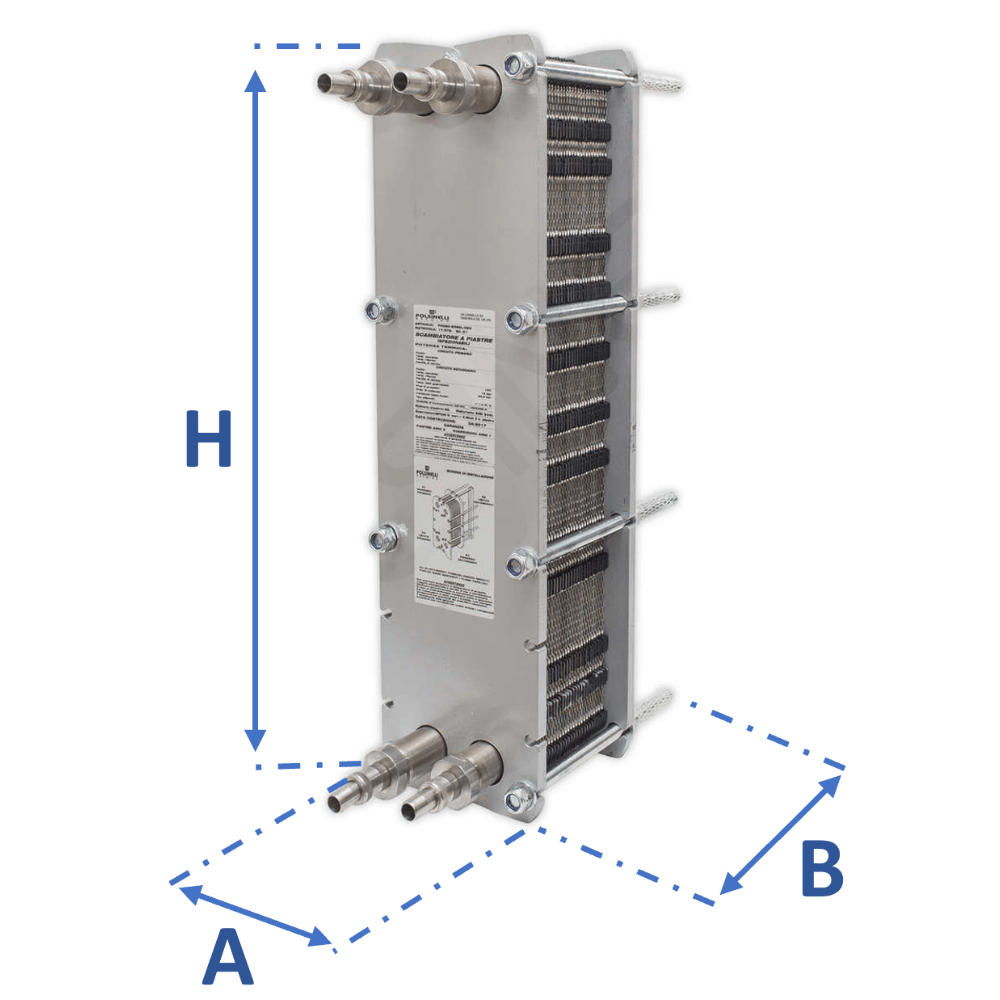

Echangeurs à plaques
Ø | Taille 1 | Taille 2 | Taille 3 |
|---|---|---|---|
Côte A | <350mm | <500mm | <700mm |
Côte B | <350mm | <500mm | <700mm |
Côte H | <420mm | <850mm | <1180mm |
Comment installer un matelas isolant ?
La mise en place des produits OI-MAT est simple et rapide ; il vous suffit d'ajuster la housse autour du point singulier grâce aux bandes auto-agrippantes et aux cordonnets, et le tour est joué !
Retrouvez nos guides de pose ci-dessous :

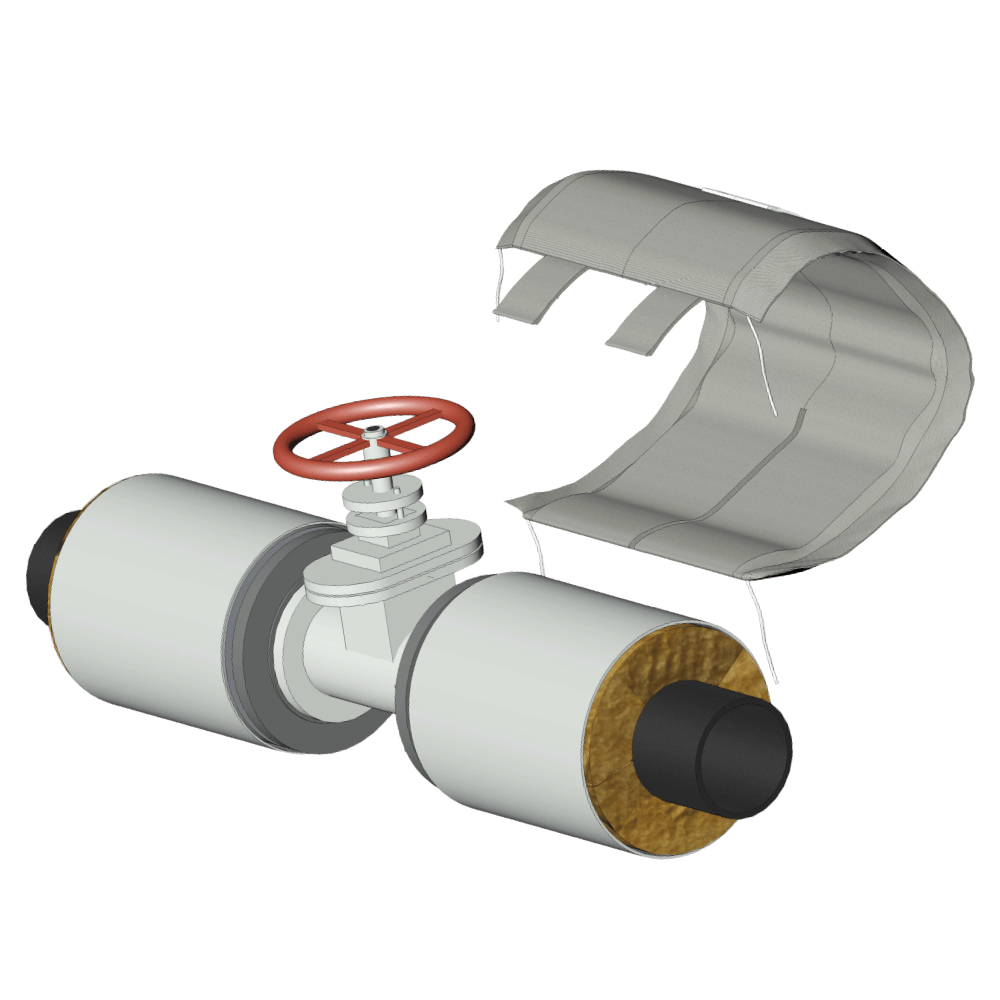

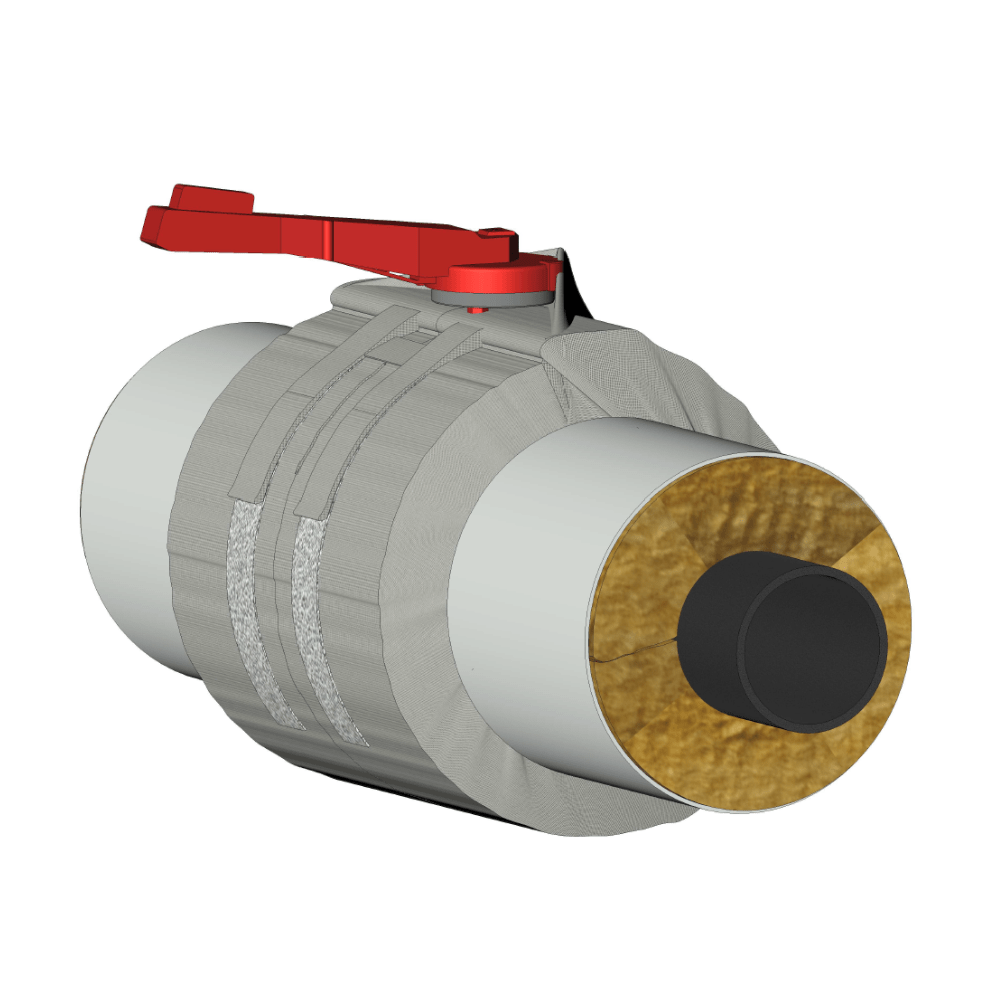

Pose d'un matelas OI-MAT pour points singuliers

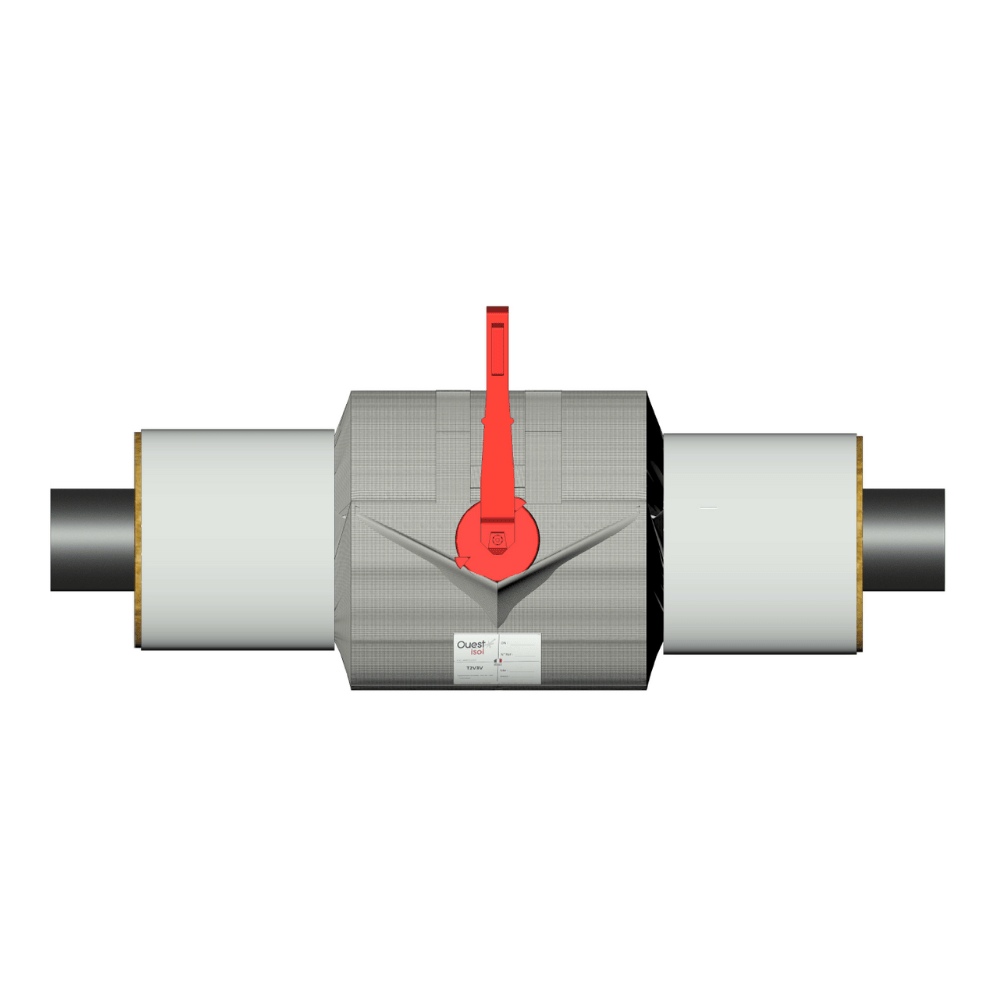

L'isolation des équipements filetés, taraudés, à brides, des vannes 3 voies ou des raccords union brides via un matelas se fait suivant le même protocole. Les housses isolantes sont posées en recouvrement de l'isolation des tuyauteries, ou en compression longitudinale.
Deux options de pose sont donc possibles :

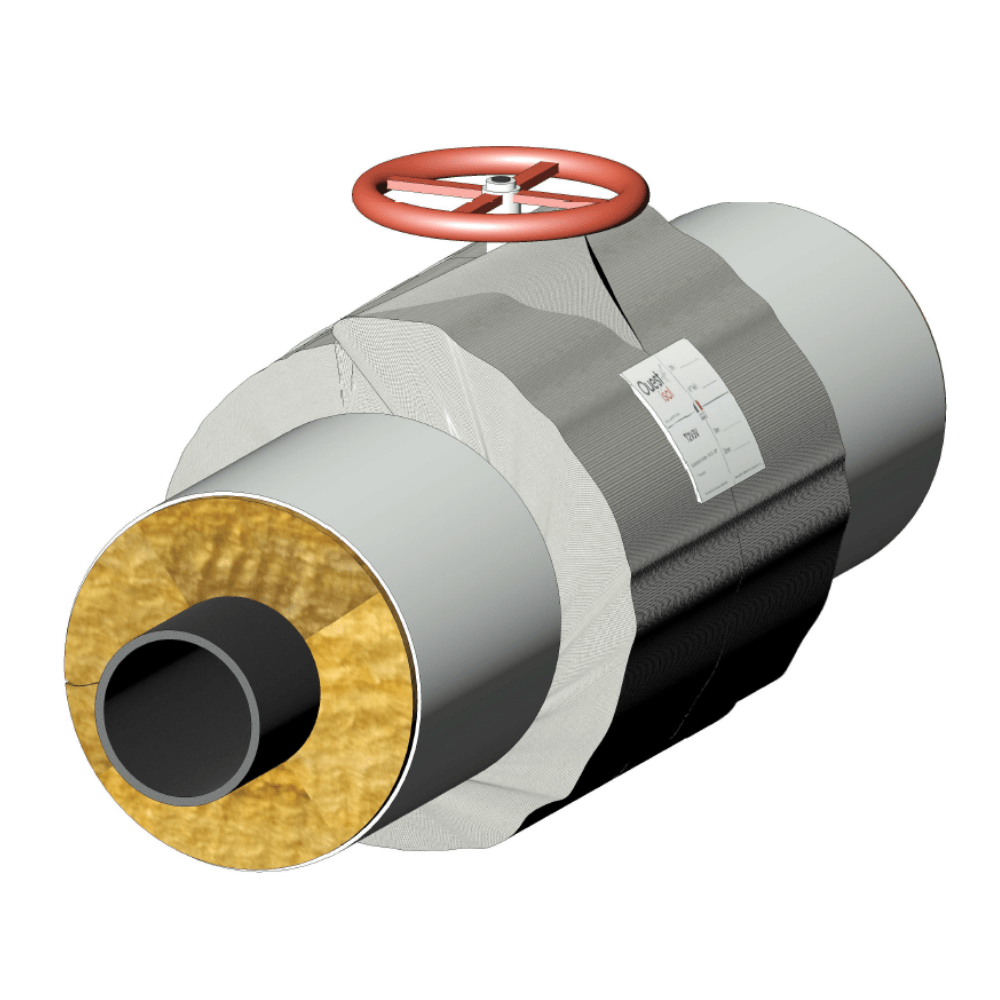

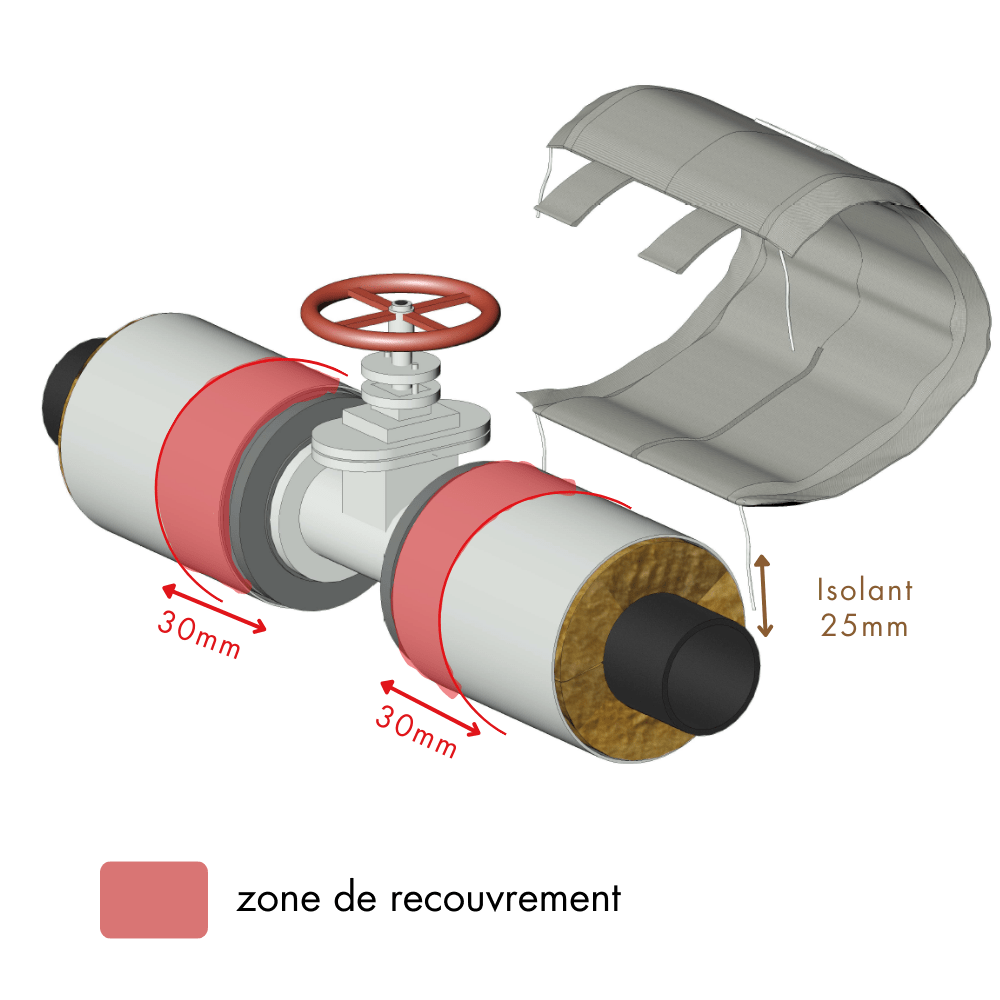

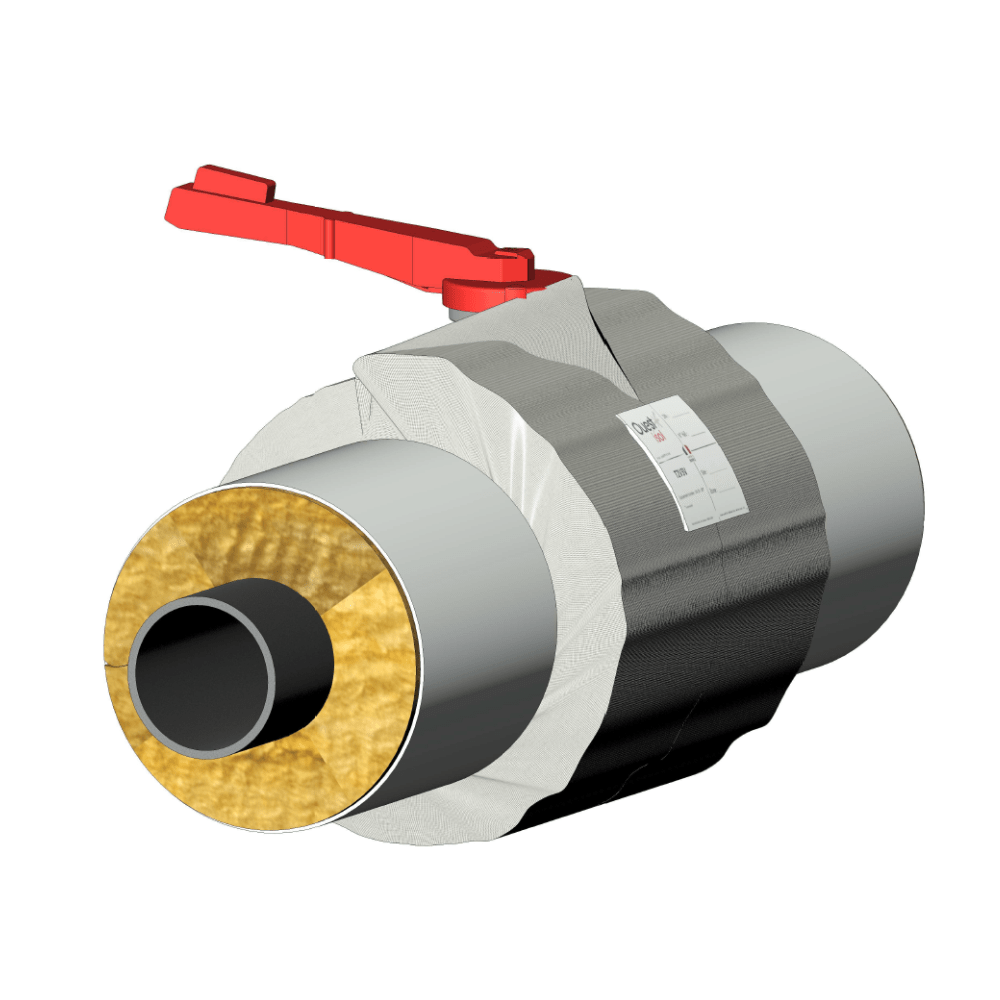

Recouvrement longitudinal
L'option à privilégier.

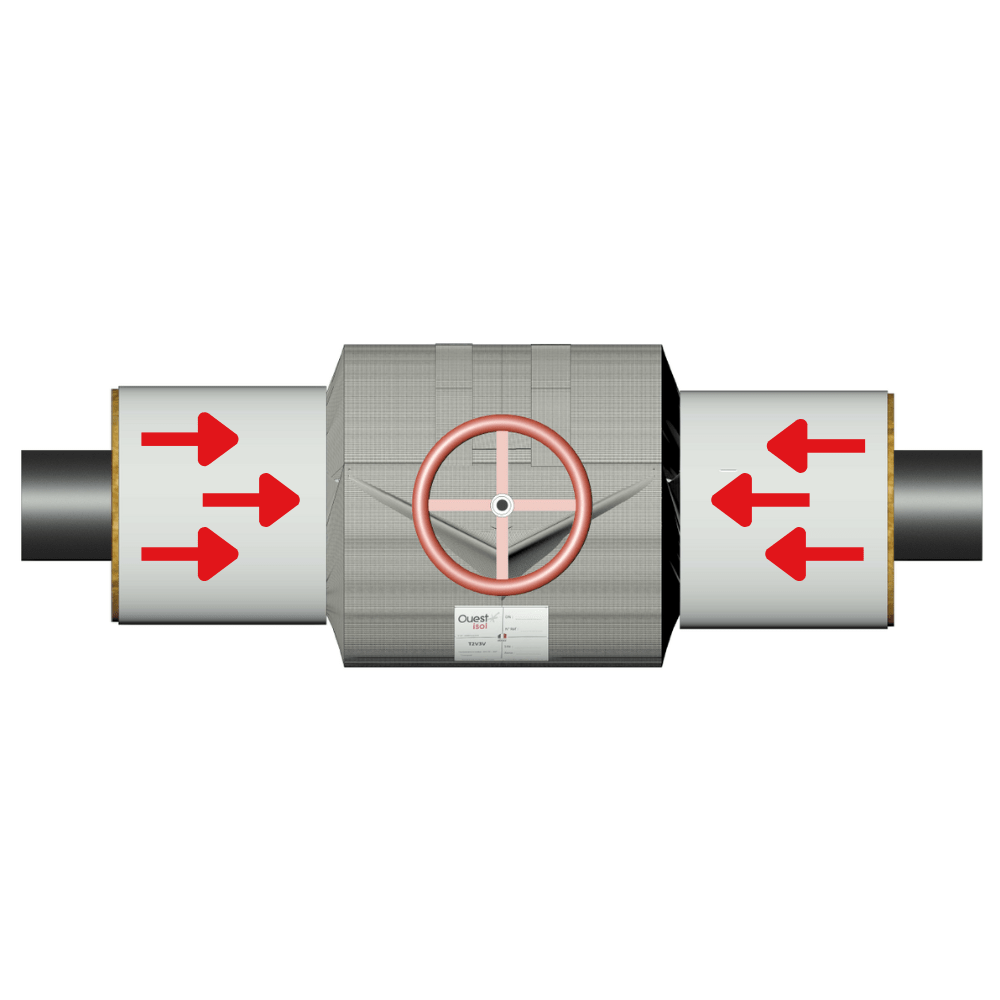

Compression longitudinale
La compression se fait à l’aide des cordonnets et bandes auto-agrippantes, en les serrant fermement au niveau de la jonction.

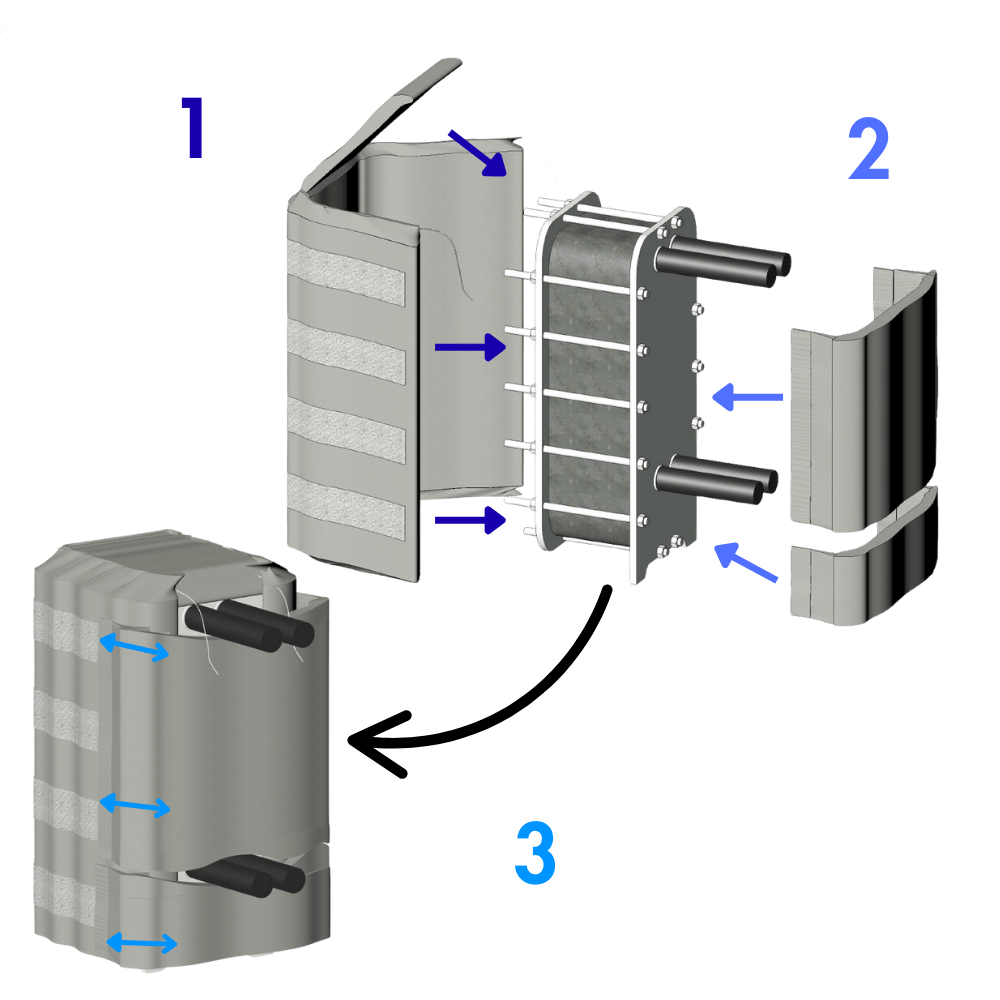

Pose d'un matelas OI-MAT pour échangeur à plaques
L'isolant pour échangeur à plaques se compose de 3 matelas. Placez le plus grand matelas autour de votre échangeur.
- Placez les deux matelas plus petits de l’autre côté de votre échangeur, entre et en dessous des tubes de raccordement. Rabattez la partie supérieure du plus grand matelas sur le haut de votre échangeur.
- Fixez les housses entre elles : recouvrez les cotés du plus grand matelas à l’aide des bandes auto-agrippantes des plus petites housses, et ajustez l'isolant sur le haut de votre échangeur grâce aux cordons de serrage.
