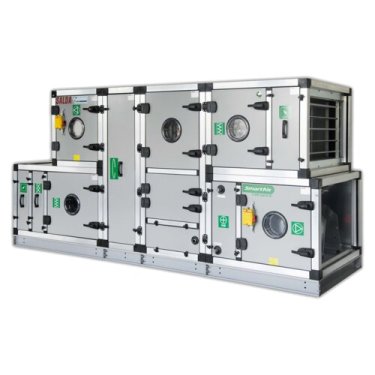

Centrale de traitement d'air modulaire AmberAir

Caractéristiques

ENVELOPPE

• Panneaux double peau
• Profils en aluminium avec ou sans rupture de pont thermique et angles en plastique
• Isolation par laine minérale, épaisseur 45 mm (MD50+ et MD50)
• Isolation par polyuréthane injecté, épaisseur 45 mm (SD50+ et SD50)
• Angles internes arrondis pour facilité le nettoyage
• Face extérieure en tôle d'acier aluzinc (C4), acier galvanisé prélaqué (C3) ou acier galvanisé (C2)
• Face intérieure en tôle d'acier aluzinc (C4), acier galvanisé prélaqué (C3) ou acier galvanisé (C2)
• Joints d’étanchéité en caoutchouc
• Portes d’accès montées sur charnières avec poignées verrouillables
• Options
• Hublot d’inspection avec ou sans éclairage
• Protection par revêtement époxy
• Châssis support réglable
• Raccordement des blocs par l’extérieur
• Toiture et auvent grillagé pour montage extérieur
• Tôle inox 306 ou 316 (C4)

MOTOVENTILATEUR

• Groupe motoventilateur monté sur châssis anti-vibratile avec plots caoutchouc
• Différents types de ventilateurs disponibles :

- Centrifuge avec entraînement poulie-courroie, turbine à action ou à réaction et moteur IE2
- Centrifuge à entraînement direct avec moteur IE2/IE3
- Centrifuge à entraînement direct avec moteur EC

• Options
• Hublot d’inspection avec ou sans éclairage
• Interrupteur de proximité
• Variateur de fréquence
• Deux positions de buse de refoulement

REGISTRE

• Registre rectangulaire en aluminium
• Volets profilés à mouvement contre-rotatif
• Mécanisme de commande en fibre de verre
• Joints d’étanchéité en caoutchouc
• Options
• Registre intégré à la carrosserie
• Registre classe 4
• Volets isolés
• Réglage manuel

FILTRE

• Monté sur glissières et maintenus en compression grâce à un système de rails de verrouillage
• Prises de pression par étage de filtration
• Préfiltre, filtre fin, filtre absolu ou filtre à charbon actif
• Classification des efficacités selon norme ISO 16890
• Options
• Hublot d’inspection avec ou sans éclairage
• Réglage manuel

BATTERIE ÉLECTRIQUE

• Éléments chauffants réalisés en acier inoxydable
• Protection par un thermostat à réarmement automatique (50 °C) et un thermostat à réarmement manuel (100 °C)

BATTERIE EAU CHAUDE

• Fabrication en tubes cuivre et ailettes aluminium
• Pression de service maximale 16 bars pour température de fluide maximale de 100 °C
• Pression de service maximale de 10 bars pour température de fluide maximale de 150 °C
• Alimentation en eau chaude ou en vapeur
• Options
• Protection par revêtement époxy

BATTERIE EAU GLACÉE

• Fabrication en tubes cuivre et ailettes aluminium, bac de récupération de condensats en acier inoxydable et séparateur de gouttelettes
• Options
• Protection par revêtement époxy

BATTERIE À DÉTENTE DIRECTE

• Fabrication en tubes cuivre et ailettes aluminium, bas de récupération de condensats en acier inoxydable et séparateur de gouttelettes
• Froid seul ou réversible
• Options
• Protection par revêtement époxy

ÉCHANGEUR À PLAQUES

• Échangeur à plaques en aluminium avec by-pass total et bac de condensats en aluminium
• Options
• Protection par revêtement époxy
• Séparateur de gouttelettes

ÉCHANGEUR ROTATIF

• Différents type d’échangeurs rotatifs sont disponibles :

- Standard
- A absorption, permettant de récupérer sur l’humidité
- Hybride, permettant de récupérer sur l’humidité

• Options :
• Protection par revêtement époxy
• Variateur de vitesse
• Section de purge

SECTION DE MÉLANGE

• Section de mélange 2 voies ou 3 voies avec volets profilés à mouvement contre-rotatif et joints d’étanchéité

PIÈGE À SON

• Baffles en laine minérale de longueur 950 à 1800 mm

HUMIDIFICATEUR

• Humidificateur vapeur
• Humidificateur à évaporation

RÉGULATION

• Automate de régulation incluant tous les équipements nécessaires disponible en option avec différentes possibilités d’intégration
• Possibilité en option d'une passerelle internet permettant gestion à distance via un navigateur web
• Télécommande déportée FLEX MCB
• Télécommande tactile déportée SA-CONTROL
